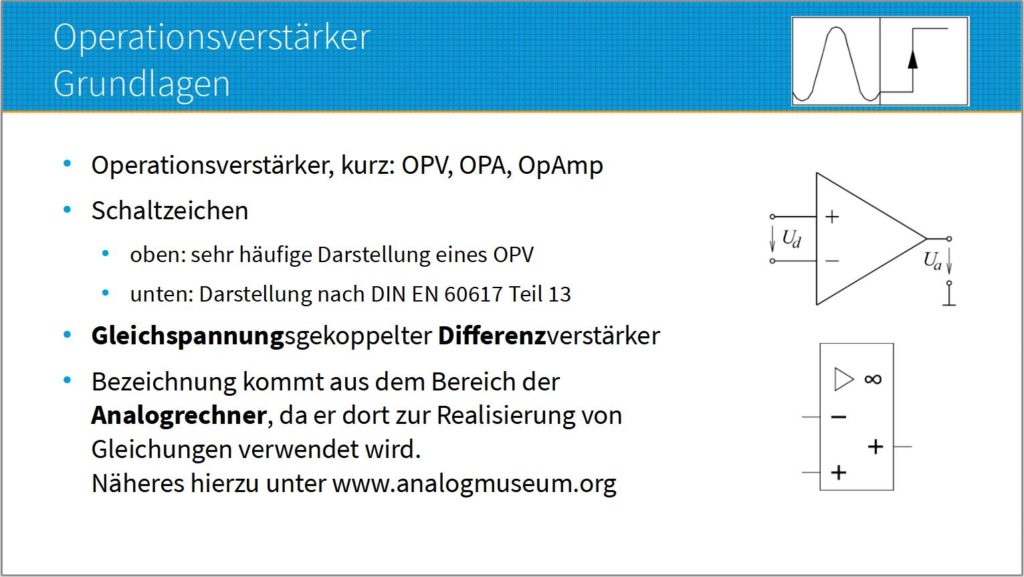

Der Operationsverstärker wird kurz auch OPV, OPA oder OpAmp (von Operational Amplifier) genannt. Es gibt zwei Schaltzeichen, wobei das DIN-Symbol vorwiegend im deutschsprachigen Raum in neurer Literatur verwendet wird. Das obige Symbol ist international verbreitet.
Der OPV versärkt ideal nur die Differenzspannung zwischen dem nichtinvertierenden (+) Eingang und dem invertierenden (-) Eingang. Hierbei kann es sich sowohl um Gleich- als auch um Wechselspannungen handeln.
![](http://www.uwehomm.de/wp-content/uploads/2021/04/OPV_01-1024x577.jpg)
Das Schaltzeichen eines OPV zeigt zumeist nur drei Anschlüsse, selten werden die beiden Versorgungsanschlüsse dargestellt.
![](http://www.uwehomm.de/wp-content/uploads/2021/04/OPV_02-1024x578.jpg)
Einige Eigenschaften des idealen Operationsverstärkers…
![](http://www.uwehomm.de/wp-content/uploads/2021/04/OPV_03-1024x578.jpg)
…und hier die Werte zu einem realen Operationsverstärker.
![](http://www.uwehomm.de/wp-content/uploads/2021/04/OPV_04-1024x577.jpg)
Mein Video hierzu; ebenfalls in meinem Youtube-Kanal zu sehen!
